La decisió que importa en aquesta categoria no és el factor de forma (els tres mòduls són OSFP), sinó la velocitat de carril que el SerDes amfitrió pot conduir. L'OSFP224 DR4 transporta el conjunt de quatre carrils PAM4 de 212,5 Gbps i inclou entre els protocols compatibles CMIS Rev 5.2, IEEE 802.3dj, OIF 224G-VSR i OSFP MSA. Els dos models SR8 el porten en vuit carrils PAM4 de 106,25 Gb/s en una interfície elèctrica 800GAUI-8 amb gestió CMIS 5.0 o 5.1. Un amfitrió de classe-224G i un amfitrió de classe 106,25G no acceptaran el mateix mòdul, de manera que la tarifa de carril és el primer filtre que s'aplica, no l'últim.
Aquesta divisió també canvia el motor òptic. El DR4 utilitza un transmissor de fotònica-de silici CW amb embalatge COB i un receptor PIN, i integra FEC al mòdul, donant 1E-12 BER amb FEC habilitat. El parell SR8 utilitza una matriu VCSEL de 850 nm amb una matriu PD, que manté el cost i la potència baixes en tirades curtes multimode, però limita l'enllaç a la planta de cable OM3/OM4. FB-LINK publica un-al costat de l'altreComparació de 800G OSFP DR8 i OSFP224 DR4 a la pàgina del producte DR4per als equips que migren entre les dues generacions.

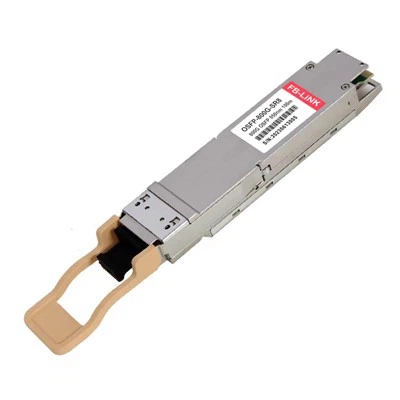

L'OSFP 800G SR8 MPO-12presenta dos ports òptics independents de 4-canals en dos connectors MTP/MPO-12 APC, que és el que fa possible la ruptura sense un casset separat. Pot executar commutador a commutador a 800 Gb/s, dividir-se en dos interruptors a 400 Gb/s cadascun, alimentar dos dispositius 400G ConnectX-7 o BlueField-3 en format OSFP o QSFP112 o, amb cables divisors 1:2, alimentar quatre adaptadors de 200G des d'una sola gàbia.
Tres regles de cablejat d'aquesta pàgina del producte decideixen si l'enllaç funciona a la pràctica. Les dues fibres han de ser del mateix tipus: dos cables rectes o dos separadors, mai barrejats. Tots dos haurien de tenir aproximadament la mateixa longitud, perquè la fibra afegeix uns 4,5 ns de retard per metre i les cames no coincidents indueixen latències diferents. Els cables rectes arriben fins a 100 m mentre que els separadors estan limitats a 50 m. Tingueu en compte també que les gàbies del panell frontal DGX H100-porten dissipadors de calor interns, de manera queS'hi necessiten mòduls-superiors plans mentre que l'extrem de l'interruptor ocupa les parts-superiors amb aletesper al flux d'aire: un detall mecànic que decideix quina variant citar.
Cada figura següent s'ha extret de les pàgines de productes individuals d'aquesta categoria. Utilitzeu-lo a la llista curta i, a continuació, confirmeu el full de dades final per a la configuració exacta que voleu demanar.
| Paràmetre | 800G OSFP224 DR4 | OSFP 800G SR8 MPO-12 | FB-LINK 800G OSFP SR8 |
|---|---|---|---|
| Interfície elèctrica | 4 × 200G PAM4 | 8 × 106,25 Gb/s PAM4 | 8 × 106,25 Gb/s PAM4, 800GAUI-8 |
| Interfície òptica | 4 × 200G PAM4 | Dos ports, 4 × 106,25 Gb/s PAM4 | 8 × 106,25 Gb/s PAM4 |
| Velocitat de dades màxima | 850 Gbps (4 × 212,5 Gbps) | 850 Gbps (8 × 106,25 Gbps) | 2 × 425 Gb/s o 850 Gb/s |
| Longitud d'ona / mitjans | 1310 nm, mode-únic | 850 nm, MMF | 850 nm VCSEL, OM4 MMF |
| Arriba | 500 m | 30 m @ OM3 / 50 m @ OM4 | Fins a 100 m sobre OM4 |
| Connector | MPO-12/APC | Dual MTP/MPO-12 APC | Segons el full de dades aprovat |
| Transmissió de potència | −3,3 a 4 dBm | −4,6 a 4 dBm | Segons el full de dades aprovat |
| Potència de recepció mínima | −6,3 dBm | −6,4 dBm | Segons el full de dades aprovat |
| Rebre sobrecàrrega | 4 dBm | 4 dBm | Segons el full de dades aprovat |
| Marge / pressupost | Marge de potència de 3 dB | Pressupost de potència d'1,8 dB | Segons el full de dades aprovat |
| Ratio d'extinció | 3,5 dB | >2,5 dB | Segons el full de dades aprovat |
| Potència màxima | Menor o igual a 16 W | Menor o igual a 16 W | Alimentació única de 3,3 V |
| Temperatura de la caixa | 0 a 70 graus | 0 a 70 graus (comercial) | 0 a 70 graus (comercial) |
| Gestió / diagnòstic | DDM/DOM, TX i RX DSP integrat, FEC integrat, BER 1E-12 amb FEC | OSFP MSA 5.0, CMIS 5.1, RoHS | CMIS 5.0 o posterior, intercanviable-calent |
| Garantia | 5 anys | Confirmeu a la cotització | Confirmeu a la cotització |
FB-LINK té la seva pròpia línia de producció de transceptors a Shenzhen amb-R+D interna, proves i codificació OEM, i comercialitza amb tres marques: FB-LINK, Aocclink i PUSMAI. Per als creadors i integradors de sistemes, això importa principalment en un sol lloc: si el mòdul és reconegut com a part aprovada pel vostre programari de commutació, que ésuna pregunta de codificació EEPROM més que una pregunta de maquinari.
No es pot dissenyar una sol·licitud per a "un mòdul 800G". La documentació del producte demana nou elements, de manera que la cotització descriu una configuració en lloc d'un nom familiar: plataforma amfitrió, tipus de gàbia OSFP, llançament de programari, longitud del canal objectiu, interfície de cable, pla de polaritat, condicions operatives, camps CMIS necessaris i quantitat prevista. Envieu-los i la resposta pot anomenar una part específica i les seves condicions de prova.
Per a un projecte OEM o de centre de dades, la sortida útil és una matriu d'aprovació escrita que cobreix l'amfitrió, el perfil del mòdul, el conjunt de cables, l'entorn del microprogramari i les condicions de prova. Les dades públiques del producte confirmen l'estructura del carril, l'òptica, la revisió de la gestió, la tensió de subministrament i l'interval de temperatura de la caixa-. Qualsevol cosa més enllà d'aquests articles publicats (una etiqueta personalitzada, una cadena de codificació específica, un grau de temperatura ampliat, una aprovació del país) s'ha d'escriure a la cotització i l'especificació final en lloc d'assumir-se a partir del nom de la família del producte.
No es publica cap MOQ estàndard ni termini de lliurament fix per a aquests models. En lloc de tractar-ho com un obstacle, indiqueu la quantitat de mostra, la quantitat de producció, la configuració requerida i la destinació de lliurament com a quatre línies separades. Això manté la qualificació d'enginyeria diferent de la programació de volums i permet que les adquisicions comparen els proveïdors segons la preparació del projecte en lloc del preu unitari.
El format d'embalatge i les condicions d'enviament tampoc es publiquen. Per a una comanda a granel, introduïu la destinació, el format d'etiquetatge, els requisits de gestió, la documentació i l'Incoterm sol·licitat a l'especificació de compra perquè els equips receptors puguin identificar la revisió correcta del mòdul i evitar barrejar estocs no qualificats amb l'inventari aprovat.
FB-LINK es va fundar a Shenzhen l'any 2012 i opera aproximadament 1.600 m² de capacitat de producció amb uns 100 empleats. Té més de 65 patents d'invenció i més de 90 drets d'autor de programari, està reconeguda com a empresa nacional d'alta-tecnologia i treballa amb 180+ clients pimes a tot el món. El 2018 es va obrir un centre tecnològic de Wuhan per a un desenvolupament coherent, el 2021 va seguir el mòdul de fotònica de silici 400G QSFP-DD DR4-, i els productes 400G i 800G es van mostrar al Data Center World de Londres el 2023.
| Registre | Any | Què significa per a un comprador |
|---|---|---|
| ISO 9001:2015 (emès per SGS) | 2020 | -Gestió de qualitat auditada per tercers, de manera que crear coherència entre el lot de mostra i el lot de producció és un procés documentat més que una promesa. Sol·liciteu el certificat actual amb la RFQ. |
| ISO 9001:2015 (emès per ISA) | 2022 | Un segon certificat QMS posterior: evidència útil quan el procés d'aprovació-del vostre proveïdor requereix un certificat vàlid en el moment de fer la comanda. |
| Certificació del sistema de gestió ambiental | 2022 | Admet qüestionaris ESG i de sostenibilitat dels proveïdors que impedeixen cada cop més la incorporació dels proveïdors del centre de dades. |
| Certificació del sistema de gestió de seguretat i salut laboral | 2022 | Cobreix una secció estàndard de la majoria d'auditories de fàbrica, escurçant el cicle d'auditoria-in situ o remota. |
| Llicència d'accés a equips de telecomunicacions | 2019 | Un registre de subministrament a xarxes-de l'operador, rellevant quan el comprador és un operador i no una empresa. |
| RoHS (indicat a la pàgina OSFP 800G SR8 MPO-12) | — | Compliment de les restriccions-substàncies per a aquest model, juntament amb OSFP MSA 5.0 i CMIS 5.1. |
Quin transceptor 800G s'adapta a un enllaç en mode-únic de 500 m?
El 800G OSFP224 DR4 és el model classificat per a 500 m. Transmet a 1310 nm per fibra de mode únic-a través d'una interfície MPO-12/APC, executa quatre carrils PAM4 de 212,5 Gbps per a un màxim de 850 Gbps i no consumeix més de 16 W. Té un marge de potència de 3 dB i una garantia de 5 anys.
Quina diferència hi ha entre els mòduls SR8 i OSFP224 DR4?
Velocitat de carril i tipus de fibra. Els models SR8 utilitzen vuit carrils PAM4 de 106,25 Gb/s amb òptica VCSEL de 850 nm sobre fibra multimode per a enllaços curts en-hall; l'OSFP224 DR4 utilitza quatre carrils PAM4 de 200G amb un transmissor de fotònica-silici sobre fibra de mode únic a 500 m. Un amfitrió creat per a una tarifa de carril no acceptarà l'altre, així que confirmeu la generació de SerDes abans de seleccionar-lo.
Fins on arriben els models multimode?
L'OSFP 800G SR8 MPO-12 s'especifica a 30 m sobre OM3 i 50 m sobre OM4. El FB-LINK 800G OSFP SR8 publica un abast de fins a 100 m sobre OM4. En ambdós casos, la pèrdua de canal mesurada s'ha de comprovar amb el pressupost d'enllaç aprovat, perquè la planta de cable instal·lada rarament coincideix amb la xifra teòrica.
Aquests mòduls admeten DDM i la correcció d'errors de reenviament?
El 800G OSFP224 DR4 admet DDM/DOM, integra TX i RX DSP per a la recuperació de dades de rellotge i inclou FEC al mòdul, donant una taxa d'error de bits d'1E-12 amb FEC habilitat. Els models SR8 exposen el diagnòstic mitjançant CMIS: revisió 5.1 a la variant MPO-12 de dos-ports i 5.0 o posterior a l'FB-LINK 800G OSFP SR8. Especifiqueu quins camps CMIS llegeix la vostra plataforma de monitorització perquè formin part de la qualificació.
Quin és el MOQ i el termini de lliurament d'una comanda a granel?
No es publica cap MOQ fix ni termini de lliurament per a aquests models. Els termes comercials es coteixen amb la configuració requerida, el pla de mostra, la quantitat de producció i la destinació, de manera que incloeu-los tots quatre a la RFQ. Citar la mostra i la producció per separat manté l'aprovació d'enginyeria fora del camí crític del programa de lliurament.
Quina informació es necessita per a una cotització codificada per OEM-?
Envieu la plataforma amfitrió, el tipus de gàbia OSFP, la versió del programari, la interfície de cable, la longitud del canal objectiu, el pla de polaritat, les condicions operatives, els camps CMIS necessaris i la quantitat prevista. Aquests detalls determinen si el perfil del mòdul publicat coincideix amb el desplegament real i si cal una codificació EEPROM personalitzada perquè el vostre commutador reconegui el mòdul.
Envieu la vostra plataforma d'amfitrió, el disseny de l'enllaç i la quantitat objectiu, i la resposta anomenarà una configuració específica amb els criteris d'acceptació adjunts.
Com a un dels principals fabricants i proveïdors de transceptors de 800 g a la Xina, us donem la benvinguda a l'engròs o compreu transceptors de 800 g de descompte en estoc aquí a la nostra fàbrica. Tots els productes personalitzats són d'alta qualitat i preu competitiu. Poseu-vos en contacte amb nosaltres per obtenir un pressupost i una mostra gratuïta.
