Xarxa òptica passiva (PON): arquitectura, ràtios dividits i la ruta d'actualització GPON-a-XGS-PON
Apr 02, 2026| Una xarxa òptica passiva (PON) connecta un terminal de línia òptica (OLT) a la capçalera a desenes d'abonats mitjançant divisors sense energia i fibra compartida. No hi ha cap aparell electrònic de camp entre l'OLT i l'ONT a cada local - només vidre, connectors, empalmes i separadors passius. Aquesta decisió de disseny únic redueix els rodets de camions, elimina les fonts d'alimentació de l'armari i ofereix als operadors una planta que dura més que diverses generacions de tecnologia d'accés. GPON gestiona 2.488 Gbps de baixada i 1.244 Gbps de pujada; XGS-PON impulsa 9,953 Gbps simètrics a la mateixa planta exterior quan el pressupost òptic ho permet.
Per què PON es va convertir en l'arquitectura FTTH per defecte
A mitjans de la-dècada del 2000, els operadors que feien proves de fibra-a{--a casa es van enfrontar a un problema senzill: fer funcionar fibra dedicada a tots els subscriptors era car i col·locar interruptors actius als armaris dels carrers va afegir punts de fallada i factures d'electricitat. PON va resoldre tots dos problemes alhora. Una fibra d'alimentació surt de l'oficina central, colpeja un divisor passiu en un tancament o pedestal i s'apaga fins a 32 o 64 gotes: sense bateries, sense ventiladors, sense gestió remota de l'electrònica de camp.
Aquest model va resultar durador. Desenes de milions de subscriptors FTTH a Amèrica del Nord ara se situen darrere d'alguna forma de PON, segons les dades de desplegament de l'Associació de banda ampla de fibra. Els elevadors d'MDU d'apartaments, els parcs empresarials, les propietats d'hostaleria, els campus universitaris i els projectes d'edificis-intel·ligents tenen variacions de la mateixa arquitectura dividida-passiva. La pregunta que la majoria dels planificadors de xarxes es plantegen avui no és si PON funciona -, sinó quina generació PON s'adapta a la combinació de trànsit i fins a quin punt es pot estendre la xarxa de distribució òptica (ODN) existent.
Com es mou el trànsit aigües avall i aigües amunt a la fibra compartida
Avall, l'OLT emet cap a totes les ONT de la branca. Cada ONT llegeix el port GEM o les capçaleres XGEM, accepta les seves pròpies trames i descarta la resta. El xifratge AES-128 manté privat el trànsit dels subscriptors tot i que el senyal òptic arriba físicament a tots els dispositius de l'arbre.
Riu amunt és més complicat. Diverses ONT comparteixen un camí de fibra de tornada a l'OLT, de manera que no poden transmetre totes alhora. L'OLT executa un motor d'assignació d'amplada de banda dinàmica (DBA) que assigna intervals de temps - bàsicament indicant a cada ONT quan s'ha de disparar el seu làser i durant quant de temps. L'abast compensa les diferències de distància, de manera que les ràfegues arriben sense solapament. Aquesta disciplina de programació és el que fa que la fibra aigües amunt compartida funcioni a escala en lloc de convertir-se en col·lisions.
Segons la nostra experiència amb la posada en servei de sucursals PON per a edificis d'ús-mixt, l'horari aigües amunt és on apareixen els problemes primer. Una sucursal que porta una navegació residencial lleugera no es comporta res com una que gestiona ràfegues de còpia de seguretat al núvol, càmeres de vigilància IP i un inquilí de coworking que fa videotrucades simultàniament. Aconseguir els paràmetres DBA i els contractes de trànsit correctes és més important del que suggereixen la majoria de fulls d'especificacions.
Components bàsics PON d'un cop d'ull
Cada desplegament PON es basa en quatre blocs de construcció. L'OLT es troba a la capçalera - que autentica les ONT, gestiona les subvencions d'amplada de banda, aplica polítiques de QoS i agrega el trànsit cap al nucli. L'ODN és la pròpia planta passiva: fibra d'alimentació de l'OLT, fibra de distribució després del divisor i cables de baixada a cada local. Els divisors divideixen la potència òptica - un divisor 1:32 introdueix aproximadament 17 dB de pèrdua, mentre que un divisor 1:64 afegeix uns 20 dB. L'ONT (o ONU en escenaris MDU) finalitza el camí òptic i lliura el vídeo Ethernet, POTS o RF a l'abonat. Cada component determina el cost-a llarg termini, però l'ODN domina perquè substituir la fibra soterrada o aèria és molt més perjudicial que canviar una targeta de línia.
Els lectors poden començar per crear una imatge més àmplia d'on s'adapta l'ODN dins de diferents topologies de fibraModels de desplegament FTTxi encercleu aquí per a la capa de disseny específica de PON-.
GPON vs. XGS-PON: escollir la generació adequada
GPON i XGS-PON s'orienten a diferents realitats del trànsit. La taula següent recull les diferències clau que impulsen les decisions de selecció.
| GPON (G.984.x) | XGS-PON (G.9807.1) | |
|---|---|---|
| Avall / Amunt | 2.488 Gbps / 1.244 Gbps | 9,953 Gbps/9,953 Gbps (simètric) |
| Longitud d'ona aigües avall | 1490 nm | 1577 nm |
| Longitud d'ona aigües amunt | 1310 nm | 1270 nm |
| Classe d'òptica típica | Classe B+ (pressupost de 28 dB) | N1/N2 (pressupost de 29 a 31 dB) |
| El millor ajust | Banda ampla residencial, reproducció en temps real-bases de subscriptors abundants amb demanda de càrrega moderada | Nivells de gigabit simètrics, SLA empresarials, backhaul mòbil, càrrega-ús mixt intens |
| Ecosistema de venedors | Molt madur; interoperabilitat àmplia entre els proveïdors OLT i ONT | Maduració ràpida; Els costos de l'ONT han baixat significativament des del 2022, impulsats pels alts volums de producció i l'entrada al mercat de múltiples proveïdors de chipsets ONU (Dell'Oro Group/Fierce Network, octubre de 2022; Zhone / Fiber Connect 2023) |
| Convivència | Pot compartir ODN amb XGS-PON mitjançant un multiplexor de longitud d'ona | Pot compartir ODN amb GPON mitjançant un multiplexor de longitud d'ona |
On encaixa EPON? EPON (IEEE 802.3ah) es manté fort als mercats que ja estan estandarditzats en l'estructura nativa d'Ethernet-{2}}, especialment a l'Àsia oriental i els entorns d'operadors de cable-alineats amb els estàndards IEEE. XG-PON (G.987.x) va servir com a trampolí amb 9,953 Gbps de baixa però només 2,488 Gbps amunt, i està sent substituït en gran part per XGS-PON en nous desplegaments.
La conclusió pràctica: si la vostra base de subscriptors encara es desvia cap al consum de transmissió en temps real amb una càrrega modesta, GPON pot servir durant anys. Si esteu incorporant llogaters empresarials, venent nivells de gigabit simètrics o planejant un backhaul mòbil al mateix ODN, XGS-PON és l'objectiu.

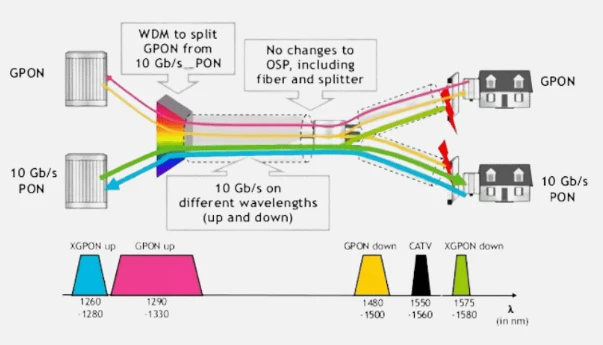

Coexistència de longituds d'ona: la palanca real d'actualització
El que fa que la migració PON sigui econòmicament viable és la planificació de la longitud d'ona. GPON transmet aigües avall a 1490 nm i rep aigües amunt a 1310 nm. XGS-PON utilitza 1577 nm aigües avall i 1270 nm aigües amunt. Aquestes bandes no es superposen, la qual cosa significa que un ODN dissenyat correctament pot transportar trànsit GPON i XGS-PON simultàniament mitjançant un multiplexor de longitud d'ona (WM) al costat OLT.
Aquest model de convivència val diners reals. Les rutes d'alimentació de la planta passiva -, tancaments d'empalmament, divisors i cables de baixada - solen representar la part més gran del cost total de construcció de FTTH, sovint més de la meitat segons les estimacions de la indústria d'organismes com el Consell Europeu de FTTH. La reutilització d'aquesta planta mentre intercanvieu les fulles OLT i les ONT segons una programació per-subscriptor converteix una actualització de carretó elevador en una migració gradual.
Hem vist que els operadors del Midwest fan oficines mixtes GPON/XGS-PON durant 18+ mesos durant els períodes de transició, actualitzant primer els subscriptors comercials i migrant usuaris residencials a mesura que els costos de l'ONT van baixar. L'enfocament funciona -, però només quan l'ODN original es va crear amb connectors nets, ubicacions divisors documentades i un marge òptic suficient per absorbir la pèrdua d'inserció WM addicional (normalment 0,5-1,0 dB).
Per a una visió més profunda de com es comporten les diferents finestres de longitud d'ona a la fibra en mode únic{0},aquesta comparació de transmissió de 850 nm, 1310 nm i 1550 nmomple la física òptica darrere de la planificació de la convivència.
Ratio de divisió, pressupost òptic i on es trenquen els dissenys
La relació dividida és on xoquen l'economia d'accés i l'enginyeria òptica. Les divisions més altes redueixen el cost d'infraestructura per-subscriptor-, però també consumeixen més pressupost òptic i augmenten la pressió-de capacitat compartida. La relació correcta depèn de la distància, el nombre de connectors i el perfil de trànsit.
Guia de selecció de la proporció de divisió
1:16 - entorns de baixa densitat o de marge-alt.Introdueix aproximadament 14 dB de pèrdua del divisor. Comú als desplegaments rurals de llarg-abast, on les distàncies d'alimentació consumeixen la major part del pressupost òptic, o a les sucursals PON-centrades en el negoci que necessiten el màxim marge per a futures actualitzacions del servei.
1:32 - el valor predeterminat principal.Aproximadament 17 dB de pèrdua del divisor. Equilibra la densitat d'abonats amb el pressupost òptic de la majoria de construccions FTTH suburbanes i urbanes. Funciona còmodament amb l'òptica GPON Classe B+ a distàncies típiques de metro (menys de 15 km de recorregut total) i deixa espai per a la coexistència XGS-PON.
1:64 - cost-optimitzat d'alta densitat.Aproximadament 20 dB de pèrdua del divisor. Les retallades per-infraestructura d'abonat costen gairebé a la meitat en comparació amb 1:32, però requereixen una estricta disciplina del connector, distàncies curtes i una validació acurada-del pressupost de pèrdua. És el més adequat per a màquines verticals MDU, xarxes de campus o edificis urbans densos on els recorreguts de fibra són curts i el nombre de connectors és baix.
L'òptica GPON Class B+ admet un pressupost de pèrdua de 28 dB. Després de restar l'atenuació típica de la fibra (0,35 dB/km a 1310 nm sobre, per exemple, 15 km d'alimentació i distribució), la pèrdua de connector (0,3-0,5 dB per parell aparellat en potser 4-6 connexions), la pèrdua d'empalmament i la pèrdua d'inserció del divisor, el marge restant es pot reduir ràpidament. En general, recomanem mantenir almenys 3 dB de marge d'operació després de comptar totes les pèrdues - que la memòria intermèdia absorbeix l'envelliment, els connectors bruts i les addicions passives futures sense activar trucades de servei.
Els errors de disseny habituals que trobem al camp es troben en alguns patrons recurrents: les proporcions de divisió s'amplien a 1:64 en àrees on la qualitat del connector i el recompte d'empalmes no poden suportar el pressupost; divisors col·locats en llocs que fan gairebé impossible l'aïllament de fallades; plans d'actualització que fan referència a "XGS-PON més tard" sense que ningú verifiqui que el pressupost de pèrdues existent pot gestionar l'òptica de més velocitat- i el maquinari de coexistència; i dissenys de sucursals dimensionats per a la reproducció en temps real residencial que després es carreguen amb SLA empresarials i un trànsit intens d'IoT aigües amunt-. Cadascun d'ells comença com una drecera de planificació i acaba com un mal de cap operatiu.
PON vs. Ethernet activa: quan cadascun té sentit
Active Ethernet (AE) ofereix a cada subscriptor una fibra dedicada o una longitud d'ona dedicada en una infraestructura commutada. Aquest model s'adapta a entorns que exigeixen un estricte aïllament del trànsit, una amplada de banda determinista o una separació normativa - pensen en centres de dades multi-inquilí, campus financers o xarxes hospitalàries amb límits de compliment estrictes.
PON guanya en la simplicitat del camp. Sense potència mitjana, menys punts de fallada entre la capçalera i les instal·lacions, i un menor cost per subscriptor en reproduccions de densitat. La decisió real normalment es redueix a tres qüestions operatives: on s'ha de situar la intel·ligència? On s'hauria de demanar energia? On és acceptable el risc de manteniment? Un cop respongueu, l'arquitectura s'escull principalment.
Per què la demanda XGS-PON s'està accelerant
Diverses forces del mercat estan empenyent XGS-PON des de la diapositiva del full de ruta fins a l'ordre de compra. El trànsit de càrrega residencial ha crescut significativament durant els darrers dos anys - impulsat per les videoconferències, les càrregues de jocs al núvol i els fluxos de seguretat per a la llar - amb diversos operadors de nivell-1 que han informat d'un creixement amunt-durant-any entre el 25 i el 35%. Les petites i mitjanes empreses-esperen cada cop més un servei gigabit simètric com a referència. Els municipis i les cooperatives elèctriques rurals-que construeixen un FTTH greenfield estan especificant XGS-PON des del primer dia per evitar un cicle d'actualització a mitja vida.
Per als planificadors que segueixen cap a on es dirigeix la capa d'accés després de 10G PON,aquesta mirada a la direcció futura de la xarxa FTTxcobreix 25G PON, 50G PON i òptica coherent-a-multipunt sense saltar directament als catàlegs de productes.
Preguntes freqüents
P: Quin és el principal avantatge d'una xarxa òptica passiva respecte als dissenys d'accés actiu?
R: PON elimina els equips alimentats a la planta exterior. Això redueix directament el nombre de camions de manteniment, elimina les dependències d'energia de camp i crea una infraestructura que pot durar més que diverses generacions tecnològiques. Per a la majoria d'operadors de FTTH, un cost més baix durant una vida útil de la planta de 20 anys és el principal motor financer.
P: Quina diferència hi ha entre GPON i XGS-PON en termes pràctics?
R: GPON ofereix 2,488 Gbps aigües avall i 1,244 Gbps aigües amunt - suficients per a la majoria dels nivells de banda ampla residencial actuals. XGS-PON ofereix 9,953 Gbps simètrics, que és important quan la demanda amunt dels serveis al núvol, la col·laboració de vídeo i les aplicacions empresarials comença a consumir capacitat real. Tots dos poden coexistir a la mateixa planta de fibra utilitzant diferents longituds d'ona.
P: Com afecta la relació de divisió al meu disseny PON?
R: Les relacions de divisió més altes (1:64 vs. 1:32) redueixen el cost per subscriptor, però consumeixen més pressupost òptic i augmenten la pressió-de capacitat compartida. La relació correcta depèn de la distància de la fibra, el nombre de connectors, la qualitat de l'empalmament i la quantitat de marge d'operació que necessiteu per a la fiabilitat-a llarg termini. El fet d'impulsar les divisions més enllà del que el pressupost de pèrdues suporta còmodament comporta problemes de servei intermitents que són costosos de resoldre.
P: Puc actualitzar de GPON a XGS-PON sense substituir la meva planta de fibra?
R: En la majoria dels casos, sí. GPON i XGS-PON utilitzen longituds d'ona no-superposades, de manera que poden compartir el mateix ODN mitjançant un element de coexistència a l'OLT. Els requisits clau són un espai de pressupost òptic suficient, connectors nets i ubicacions de divisors documentades. Els ports OLT i les ONT dels subscriptors s'han d'intercanviar, però la infraestructura passiva - que és la part més cara - es manté al seu lloc.
P: EPON segueix sent una opció viable per a nous desplegaments?
R: EPON continua sent una opció sòlida en entorns que ja estan estandarditzats en marcs Ethernet IEEE, especialment a parts d'Àsia i en les petjades d'operadors de cable{0}}. Per a FTTH nord-americà de nova planta, la majoria dels operadors estan seleccionant GPON o XGS-PON a causa d'una selecció més àmplia de proveïdors i de l'impuls de l'ecosistema ITU-T, però la base instal·lada d'EPON continua funcionant i ampliant-se allà on el model operatiu ho admet.
P: Què causa la majoria de fallades del camp PON?
R: Els connectors contaminats, les ubicacions de divisors poc documentades i les relacions de divisió agressives que deixen un marge òptic insuficient són els tres problemes principals que veiem repetidament. Dissenyeu les dreceres-fases - que salten pèrdues-validació del pressupost, ignorant el creixement de la combinació de serveis futurs-o ajornant les decisions d'ubicació de separadors - gairebé sempre apareixen com a problemes operatius crònics durant els dos primers anys de servei.
P: Quants subscriptors pot suportar un únic port PON?
R: Els estàndards permeten fins a 128 ONT per port en algunes configuracions, però els desplegaments pràctics solen utilitzar divisions 1:32 o 1:64. El límit real no és el protocol - sinó el pressupost òptic i el requisit d'amplada de banda per-subscriptor. En una branca XGS-PON 1:32, la capacitat bruta és de gairebé 10 Gbps en cada direcció compartida entre tots els usuaris; El fet que això es tradueixi en un servei coherent de diversos-gigabits per subscriptor depèn del perfil de trànsit, de l'ajust de DBA i de la concurrència-hora punta en aquesta branca específica.
