18CH CWDM Mux/Demux ABS
CWDM és una tecnologia de transmissió WDM de baix cost per a la capa d'accés de les xarxes d'àrea metropolitana. Un multiplexor òptic s'utilitza per multiplexar senyals òptics de diferents longituds d'ona en una sola fibra òptica per a la transmissió. A l'extrem receptor de l'enllaç, s'utilitza un demultiplexor òptic per descompondre el senyal mixt de la fibra òptica en senyals de diferents longituds d'ona i connectar-los a l'extrem receptor corresponent. equipament. L'equip CWDM redueix molt els costos d'operació de la xarxa a causa del seu baix cost, mida petita, baix consum d'energia, fàcil manteniment i convenient font d'alimentació. I és utilitzat per una àmplia gamma de sistemes de xarxa. Els productes poden satisfer les necessitats personalitzades de diverses universitats, operadors i empreses.
- Introducció al producte
Característiques
Baixa pèrdua d'inserció
PDL baix
Aïllament de canal alt
Sense epoxi al camí òptic
Alta estabilitat i fiabilitat
Aplicacions
Sistema WDM
Seguiment de la línia
Aplicació cel·lular
Telecomunicació
Amplificador de fibra òptica
Xarxa d'accés
Especificacions
|
Paràmetre |
4 canal |
8 Canal |
Canal 16 |
Canal 18 |
||||||
|
Mux Mux |
Demux |
Mux |
Demux |
Mux |
Demux |
Mux |
Demux |
|||
|
Longitud d'ona central (nm) |
1270~1610/1271~1611 |
|||||||||
|
Precisió de la longitud d'ona central (nm) |
±0.5 |
|||||||||
|
Espaiat entre canals (nm) |
20 |
|||||||||
|
Passband del canal (@-0.5dB bandwidth)(nm) |
±7.5/±6.5 |
|||||||||
|
Pèrdua d'inserció (dB) |
Menor o igual a 1,5 |
Menor o igual a 2,5 |
Menor o igual a 3,5 |
Menor o igual a 3,5 |
||||||
|
Uniformitat del canal (dB) |
Menor o igual a 0.6 |
Menor o igual a 1.0 |
Menor o igual a 1,5 |
Menor o igual a 1,5 |
||||||
|
Aïllament (dB) |
Adjacent |
＞30 |
||||||||
|
No adjacents |
＞40 |
|||||||||
|
Aïllament (dB) |
Expressa amb filtre |
＞30 |
||||||||
|
Express sense filtre |
＞12 |
|||||||||
|
Onda del canal (dB) |
<0.3 |
|||||||||
|
Sensibilitat a la temperatura de pèrdua d'inserció (dB/grau) |
<0.005 |
|||||||||
|
Canvi de temperatura de longitud d'ona (nm/grau) |
<0.002 |
|||||||||
|
Pèrdua depenent de la polarització (dB) |
<0.1 |
|||||||||
|
Dispersió del mode de polarització (ps) |
<0.1 |
|||||||||
|
Directivitat (dB) |
＞50 |
|||||||||
|
Pèrdua de retorn (dB) |
>45 |
|||||||||
|
Maneig de potència màxima (mW) |
300 |
|||||||||
|
Temperatura de funcionament (graus) |
-40~+85 |
|||||||||
|
Temperatura d'emmagatzematge (graus) |
-40~+85 |
|||||||||
|
Mida del paquet (mm) (tub de vidre) |
5.5*25 |
|||||||||
|
Mida del paquet (mm) (tub d'acer) |
5.5*34 |
|||||||||
|

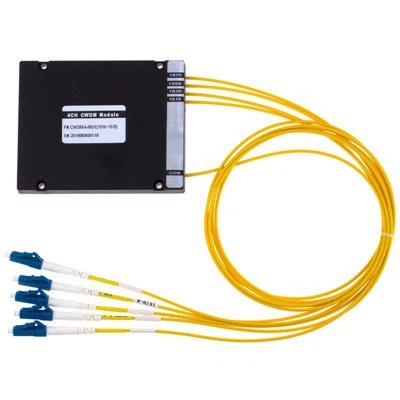

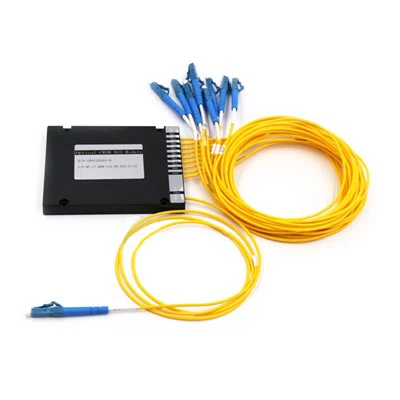

Mida del paquet (mm) (caixa ABS) |
L100×W80×H10 |
|||||||||
|
L120×W80×H18 |
||||||||||
|
L141×W115×H18 |
||||||||||
Nota: 1, les especificacions anteriors són per a dispositius sense connector.
Dimensió (unitat: mm)
100×80×10 mm
120×80×18 mm
140×115×18 mm
![PTG7E8N9R_ZD2]$3EJQN7V3.png](https://www.glhcoptical.com/uploads/20220106/202201061426162733.png "PTG7E8N9R_ZD2]$3EJQN7V3.png")
demanar informació HC－CWDM－A－B－C－D－E－F
|
A |
B |
C |
D |
E |
F |
|
Nombre de canals |
1r Canal |
Configuració |
Tipus de fibra |
Longitud de la fibra |
Connector |
|
Canal 04:4 Canal 08:8 16:16 Canal 18:18 Canal Canal N:N
|
27:1270 nm …… 47:1470 nm 49:1490 nm …… 61:1610 nm |
M: Mux D: Demux O: OADM |
1: fibra nua Tub solt de 2:900um Cable de 3:2 mm Cable de 4:3 mm |
1:1m 2:2m S: Especifica |
0: Cap 1:FC/APC 2: FC/PC 3:SC/APC 4:SC/PC 5: ST 6:LC S: Especifica
|
